WSCH系列生活污水储存柜

WSCH系列船用生活污水储存柜，用于船舶上储存各类生活污水，本设备的结构形式和性能均《内河船舶法定技术规则》（2018）《船用产品检验规则》（2018）及国家标准GB10833《船用生活污水处理系统技术条件》之要求。

WSCH系列船用生活污水储存柜采用分体设计，安装灵活，体积小巧，适用于各类老旧船舶的加装及改造。本系列储存柜可用于各类船舶上，储存原污水或经污水处理过的固体残渣，并具有冲洗、粉碎和将残渣排出的功能。

一．技术性能

二．排放水水质标准

粉碎要求：将1L试样通过具有1.7mm筛孔的一块R40/3筛网，在103-105℃烘箱内烘干至恒重后，残留在滤网上的物质重量不得超过总悬浮固体的10%，且不大于50mg。

容积要求：生活污水储存柜，用于储存船舶上人员每天的生活污水，根据配员及航次时间不同，进行计算、选择。

三．工作原理

     本设备采用：污水-粉碎-储存-排放，为其工作原理。平时可通过液位视窗观察污水液位，当储存柜内的污水积集到规定的控制高位时，设备会启动蜂鸣器，提示工作人员水位处于高位。

     当到达污水接受地点时，手动开启排放阀门，开启粉碎泵组，进行排放。

四．设备结构说明

     本设备有液位箱、粉碎箱、容积箱、粉碎泵组、液位控制器、电气控制箱以及控制转换阀等组成。

各级箱体上设有通气口，背部设有检修口。用户可根据需要，在设备排放管路上设置取样旋塞，可供收取样水之用。

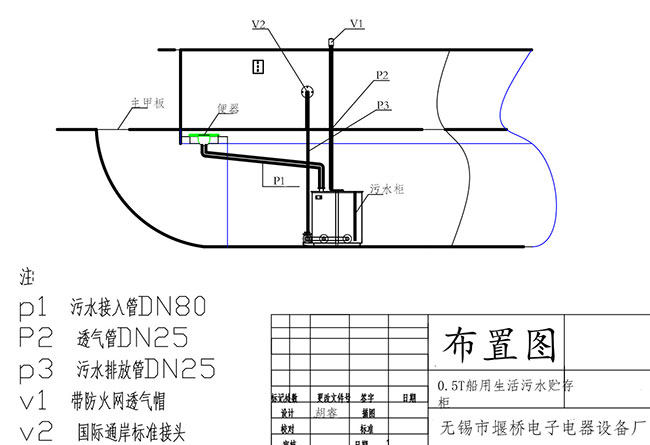

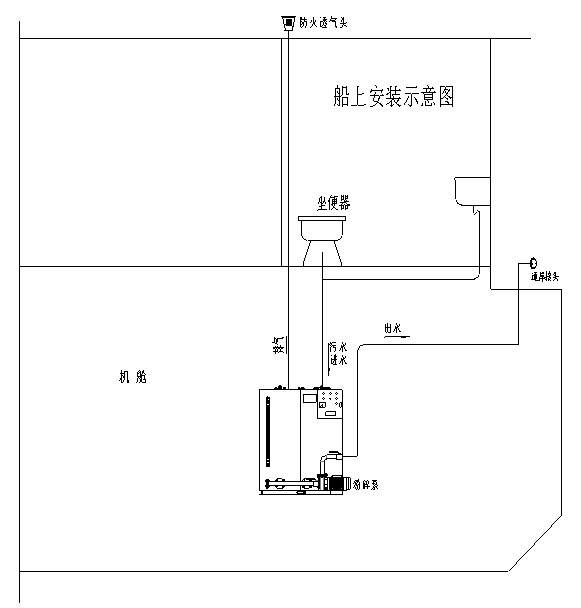

五．安装要求

1、本设备在船上安装时，必须安放在平整的基座上，避免对设备管路和部件产生附加应力而发生破裂，安装时不准在贮存柜上做任何焊接，以免破坏内壁防腐涂层。

2、设备的正面应留有一定的空间，供日常操作，定期检修和观察运转情况。

3、设备透气管应引至露天甲板2m以上，其末端应设金属防火网，并远离生活区、工作区、通风系统吸入口以及冒火星的烟囱出口处。

六、注意事项

1、为避免设备经常处于污水液位高位，在使用厕所时，注意节约用水，控制水量。建议在船舶设计时考虑选用节水型污水冲洗阀。

2、严禁非纸质物品，如：金属、木料、棉纱、塑料、过滤嘴香烟头等物品掉入厕所进入设备内，以免损坏粉碎泵。

3、厕所内所使用的手纸应是柔软可溶性的皱纹卫生纸，避免使用难于粉碎溶解的物品。

4、设备长期不使用应断开电源。

七、 故障及排除方法
