CDZYF系列船用油污水分离器

一、前言

我厂生产的CDZYF系列油污水分离器，是按照《内河船舶法定检验技术规则》中第12篇（防止船舶造成污染结构和设备）中有关要求研制的。

该油污水分离器配有定量电动容积泵，具有技术性能先进，操作简单，维护方便，使用寿命长，与同类产品相比价格更便宜等优势。

该油污水分离器采用压力排水，非电磁阀制控型自动排油，主要部件表面均经防腐蚀处理，因为在电动排油装置中没有传感器、电磁阀等部件，因此更为简便、可靠，同时在处理过程中，泵产生吸空现象时，不影响处理效果。所以，CDZYF系列油污水分离器是中小型船舶用于处理机舱及机炉舱内舱底水的理想设备。

本产品已获国家专利，专利号：002207745

二、工作原理

首次使用，先用清水充满油水分离器，然后才能接入污油水。进入CDZYF油水分离器的油污水，经过沉淀过滤、重力分离、凝聚、吸附四个流程，保证排出水中含油量<10ppm。为延长使用寿命、解决垃圾对滤芯的淤塞问题，该产品增加了反洗阀和排污阀，使用一段时间后同时打开反洗阀和排污阀对滤芯进行反洗，从而大大延长使用寿命。

三、主要技术参数

四、安装使用与维护保养

1、 新机使用时，必须先接入清水使分离器每一级都注满，直到排气阀口有水溢出为止（排气阀都必须打开放气）。

2、每使用半年左右应进行反洗一次，或三级压力指示大于一级压力0.03兆帕以上，请进行反洗。

3、 反洗程序

A、先打开排污阀

B、从排污阀通入清水进行反洗

C、反洗压力：0.05-0.1MPa  反洗流量：2-4倍额定处理量  反洗时间：10min左右

4， 排油高度不宜过高，污油柜应尽量靠近分离器。

五、装箱单

1、分离器（主体，电箱，电动泵）              一台

2、泵吸入滤器                                一只

3、船用产品证书、出厂合格证、说明书          一份

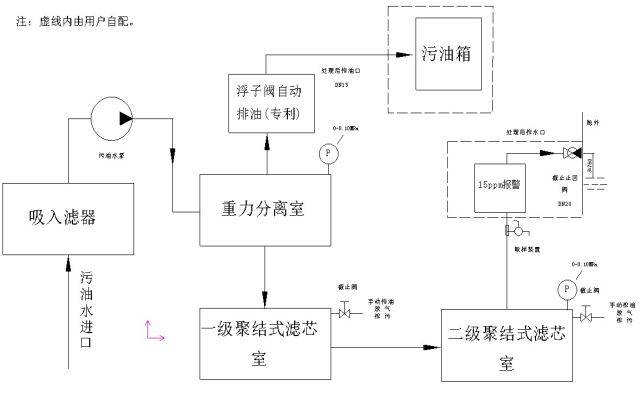

工作流程示意图

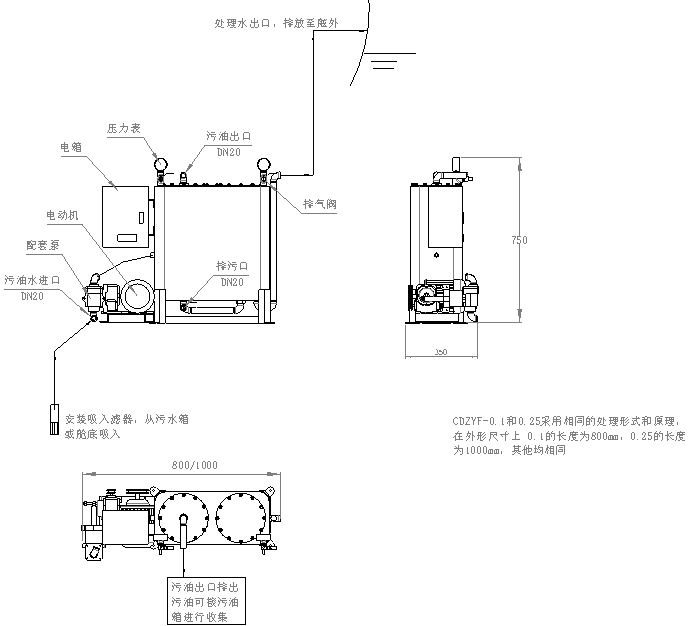

安装示意图

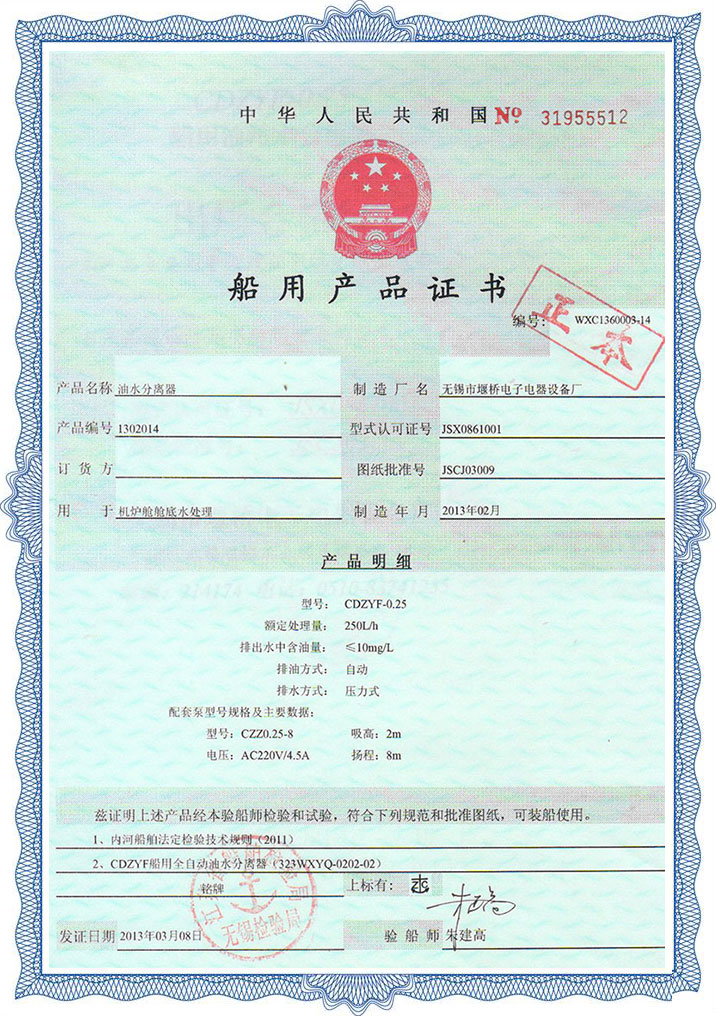

证书：
