YSF-Q系列油水分离装置

1、主要技术参数

l 处理油品，：15℃时，密度0.83的轻质油；

l 额定处理量： 0.25t/h  0.5t/h

l 排出水中含油量:≤15P.PM;

l 排油方式:重力式自动排油;

l 适用清洁剂: 十二胺基苯磺酸钠盐等

l 工作制: 连续;

l 额定电压:AC220或AC380

2、主要结构和工作原理

油污水通过油污水泵首先被送入重力分离室。利用油、水密度差进行重力分离，油向上，（大部分），水在下。残余的含有少量油的油水混合液进入聚结式滤芯室。利用滤芯的亲水疏油性能，使混合液中的细油滴粗粒化后上浮，同样使混合液中的微油滴粗粒化后上浮。

利用超滤技术（膜分离技术）可以有效的分理乳化后的油水混合液。

本装置排油系统是采用了浮子针阀式自动排油装置（已获得专利），它是利用水和油的密度差，当浮子针阀浸入不同密度的液体而产生不同的浮力来达到自动排油的目的。

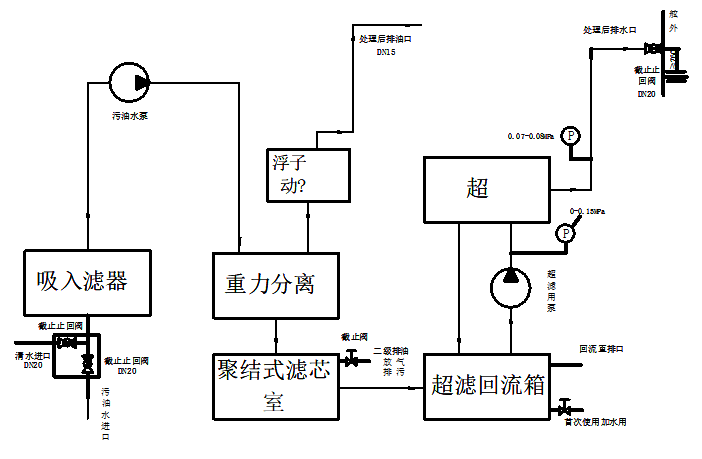

3、装置流程（见下图）

常见故障排除方法（见下表）

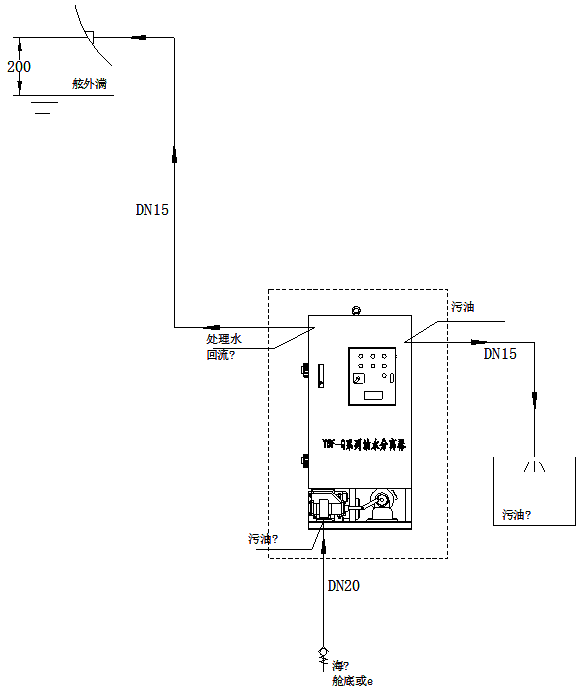

不安装报警装置的话 可以将处理水出口和直排回流口 连在一起排出船舷外，

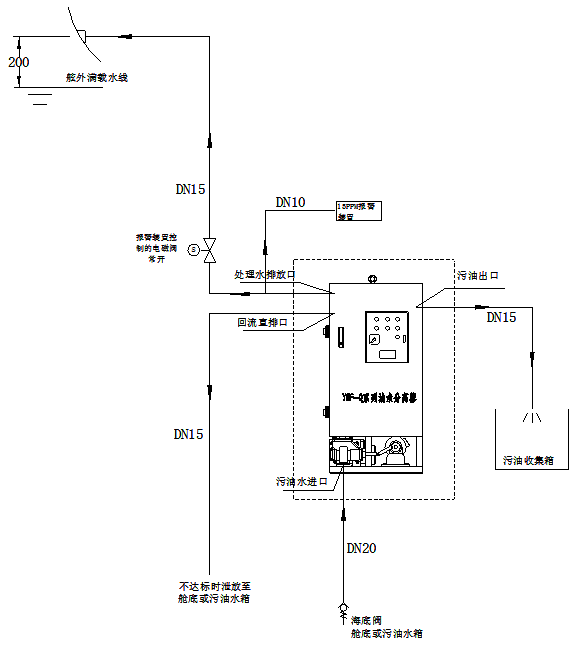

如安装报警装置的话,处理水出口接船舷外，回流直排口接舱底。

简易安装使用指南

一、安装

1. 将分离器固定在船舱中（电焊或者用螺栓紧固均可）。

2. 按下图连接各管路

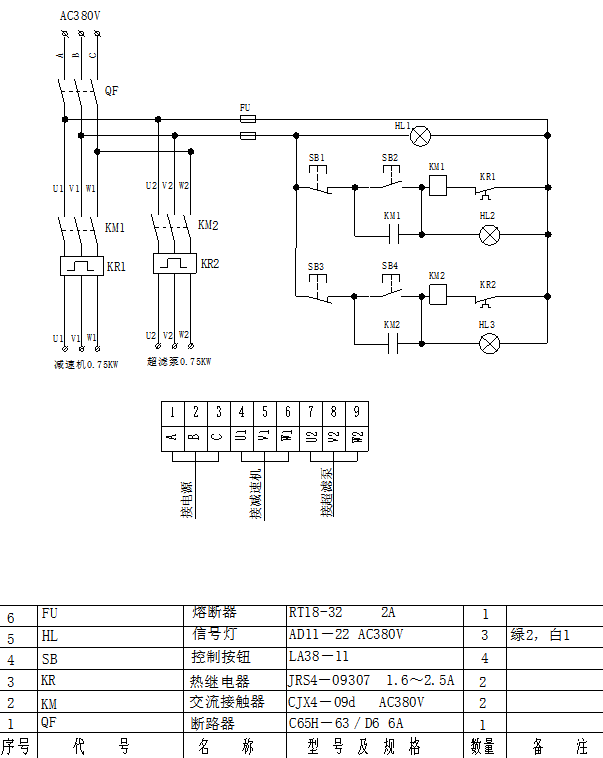

3. 连接电源线

将380V 50Hz的动力线接进电气控制箱，接好后试一下，务必是减速机按箭头方向转动，如接反，请调换电源线接头，不要更改电气控制箱内接线。

二、初次使用

1、初次使用前，一定要先将分离器内注满清水。

2、如不方便注水，可以直接开启污油水供给泵抽取清水，水没注满的情况下不要开启超滤泵。

3、注满水后，可开启污油水供给泵和超滤泵，调节超滤出水流量至额定流量（只大不小）。

4、进水油污不多的情况下 可以不开启超滤泵，直接让水从二级回流直排口溢流出去，可以延长超滤使用寿命。

5、如油水分离器配套有15ppm报警装置，安装时只需自行将报警仪的电源接好就行，水管路已经在内部安装好。

证书：
